СТАНОЧНЫЕ ФИЛЬТРЫ ДЛЯ МАСЛЯНОГО ТУМАНА И ПАРОВ СМАЗОЧНО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

фильтр масляного тумана СОЖ

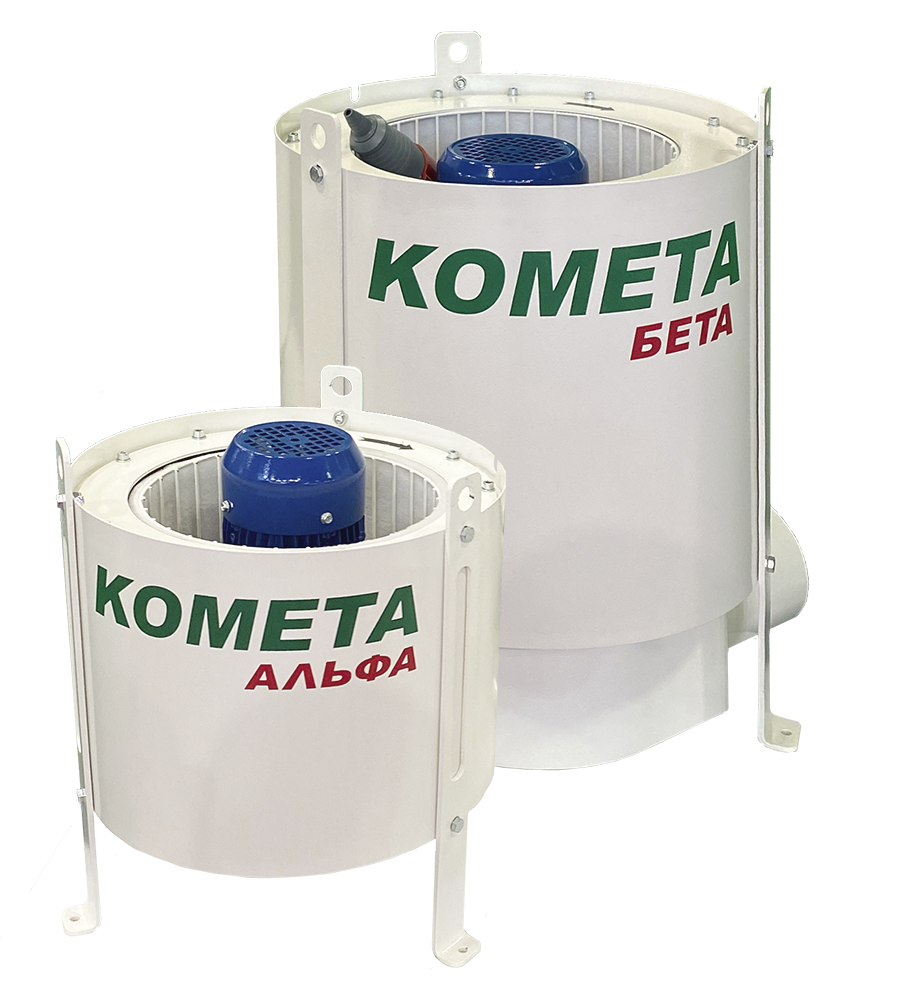

     Станочные промышленные фильтры аэрозолей и тумана СОЖ компании КОМЕТА предназначены для предотвращения попадания загрязняющих веществ в воздух производственных помещений. Они, как туманоуловители, очищают воздух от масляного тумана, дыма, неприятных запахов, пыли и мелкой металлической стружки.

    Фильтры выпускаются четырех моделей. Они могут оснащаться рядом опций: предфильтрами различной комплектации, постфильтрами с HEPA материалом или активированным углем. Это позволяет подбирать оптимальную производительность и степень фильтрации воздуха станочного фильтра практически для всех металлорежущих станков.

    Для работы с туманом и водяными парами содержащими агрессивные вещества, например при работе промышленных моечных машин с рабочей температурой выше 60°С, выпускаются фильтры в нержавеющем исполнении.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ФИЛЬТРОВ МАСЛЯНОГО ТУМАНА СОЖ

ПРИНЦИП РАБОТЫ ФИЛЬТРА ПАРОВ СОЖ И МАСЛЯНОГО ТУМАНА


     Загрязненный воздух из станка поступает в основную камеру фильтра КОМЕТА. За счет центробежной силы, создаваемой вентилятором, жидкие загрязнения и твердые частицы отделяются, осаждаются на стенках основной камеры и дренируются. В верхней части фильтра оставшиеся пары смазочно-охлаждающей жидкости конденсируются в аэрозоль. Крупные капли тумана также осаждаются на стенках верхней камеры и стекают вниз. Далее воздух с минимальными остатками тумана проходит через фильтровальный набор. Где совершается его окончательная очистка. По дренажному коллектору смазочно-охлаждающая жидкость направляется обратно к станку для повторного использования в рабочем процессе.


ФИЛЬТРОВАЛЬНЫЙ НАБОР


     Фильтровальный набор обладает рядом высококонкурентных характеристик, одна из которых заключается в минимальном сопротивлении потоку воздуха при высочайшем уровне фильтрации. Фильтровальный набор имеет трехслойную структуру. Первая ступень изготавливается из специального мелкопористого полиуретана, благодаря чему этот слой имеет очень большую поверхность для осаждения загрязнений при минимальной толщине. Осажденная жидкость стекает из фильтровального набора и затем попадает в сливной коллектор.

     Второй слой фильтровального набора со степенью фильтрации G4 служит для захвата самых мелких частиц влаги.

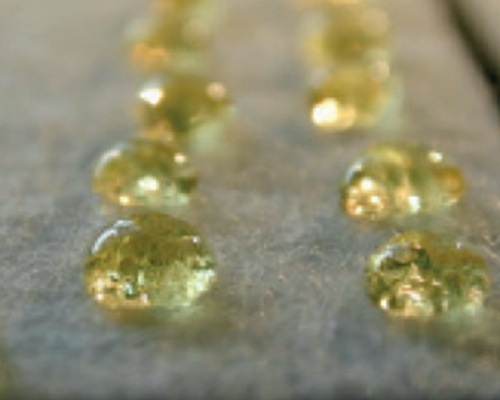

воздушный фильтр для фильтрация масляного тумана смазочно-охлаждающей жидкости СОЖ воздушный фильтр для фильтрация масляного тумана смазочно-охлаждающей жидкости СОЖ     Окончательным третьим слоем фильтрации является уникальный швейцарский двуслойный материал. Одна его сторона отличается сильными гидро- и олеофобными свойствами необходимыми для удержания масляных и водных аэрозолей, а противоположная сторона, благодаря особой флисовой структуре, обладает прекрасным дренажным эффектом. Остатки микротумана задерживаются гидрофобным слоем и беспрепятственно стекают по дренажному слою.
    Таким образом, фильтровальный набор, имея эффективную интегральную структуру, обеспечивает повышенную пропускную способность фильтра.
     По своим техническим характеристикам туманоуловители КОМЕТА имеют энергопотребление в 1,5 - 2 раза ниже, чем фильтры с аналогичным расходом воздуха.
     Важной характеристикой фильтровального набора является его реальный срок службы. Так как твердые частицы загрязнений осаждаются на этапе воздействия центробежных сил в основной камере фильтра, то к фильтровальному набору воздух поступает загрязненный только частицами жидкости и масляного тумана. Осаждаясь на всех трех слоях фильтровального набора и стекая к дренажным отверстиям, загрязняющая жидкость фактически не остается на фильтрующих элементах. Что гарантирует им самый продолжительный срок службы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРОВ МАСЛЯНОГО ТУМАНА СОЖ

БАЗОВАЯ КОМПЛЕКТАЦИЯ*

     Модель      Максимальный
расход воздуха**
Максимальный
уровень шума**
 Диаметр
входа
 Мощность   Масса
м3/час Дб мм кВт кг
АЛЬФА 600 68 100 0,25 20
БЕТА 1500 70 150 0,55 33
ГАММА 2100 70 150 1,1 42
ДЕЛЬТА 3000 70 200 2,2 54
*   Характеристики фильтров с дополнительными опциями могут отличаться от характеристик базовой модели.
** Характеристики производительности фильтра определяются при свободном входе.


В базовую комплектацию фильтров масляного тумана входят: установленный фильтровальный набор, присоединенный кабель с разъёмами (вилка-розетка), виброопоры с необходимым крепежем.
фильтр масляного тумана

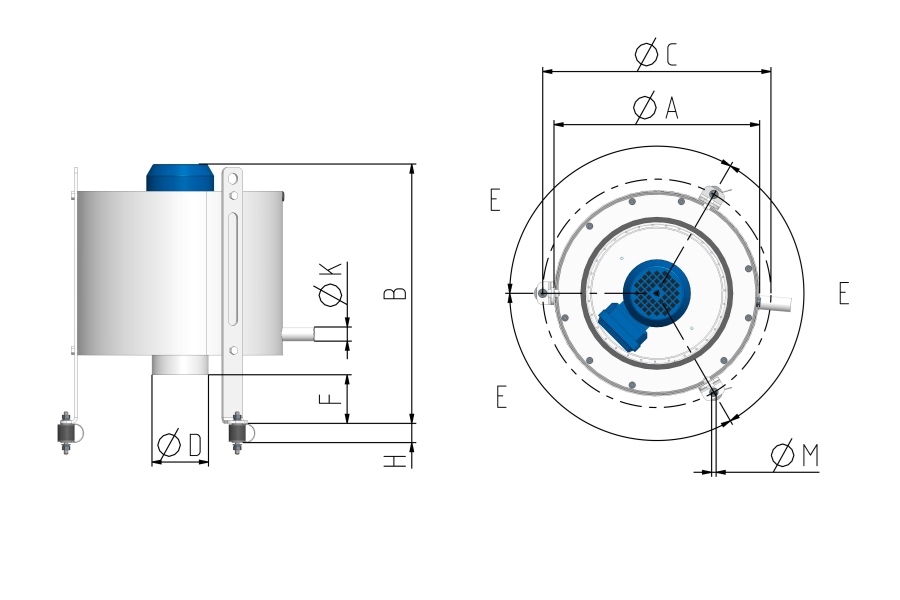

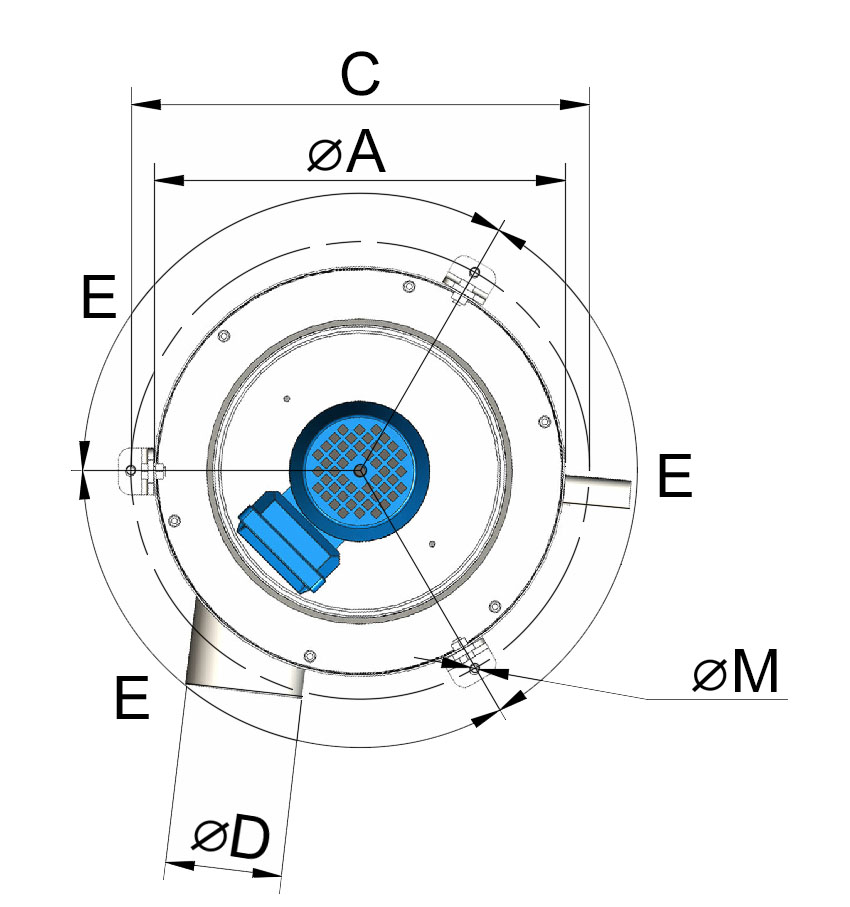

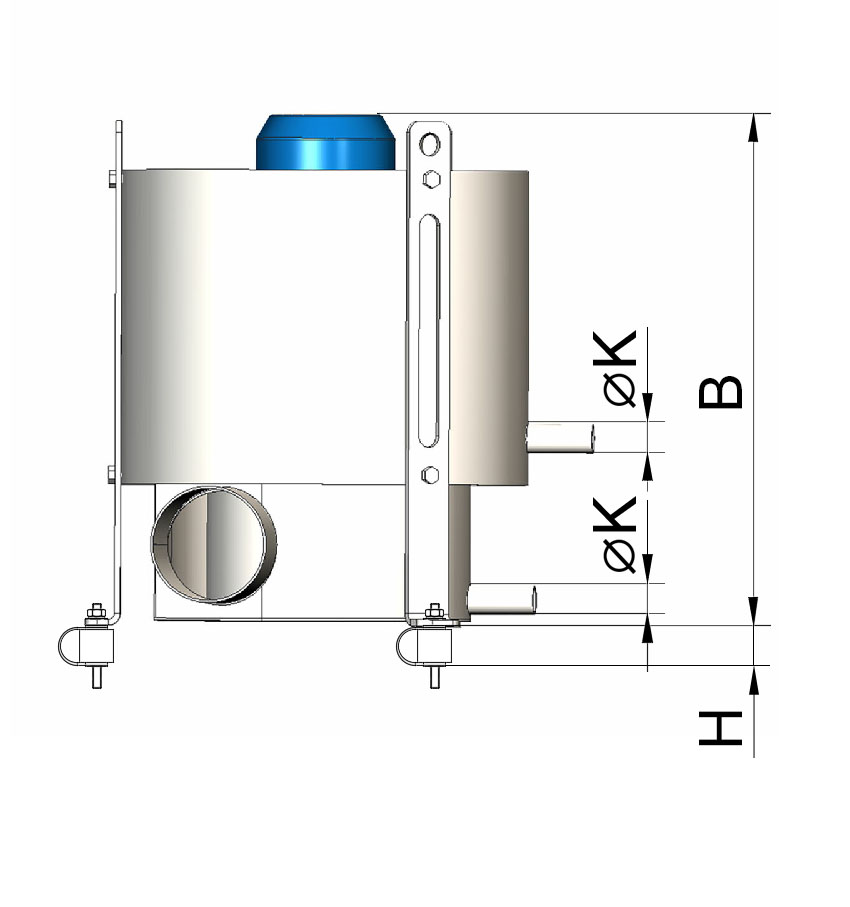

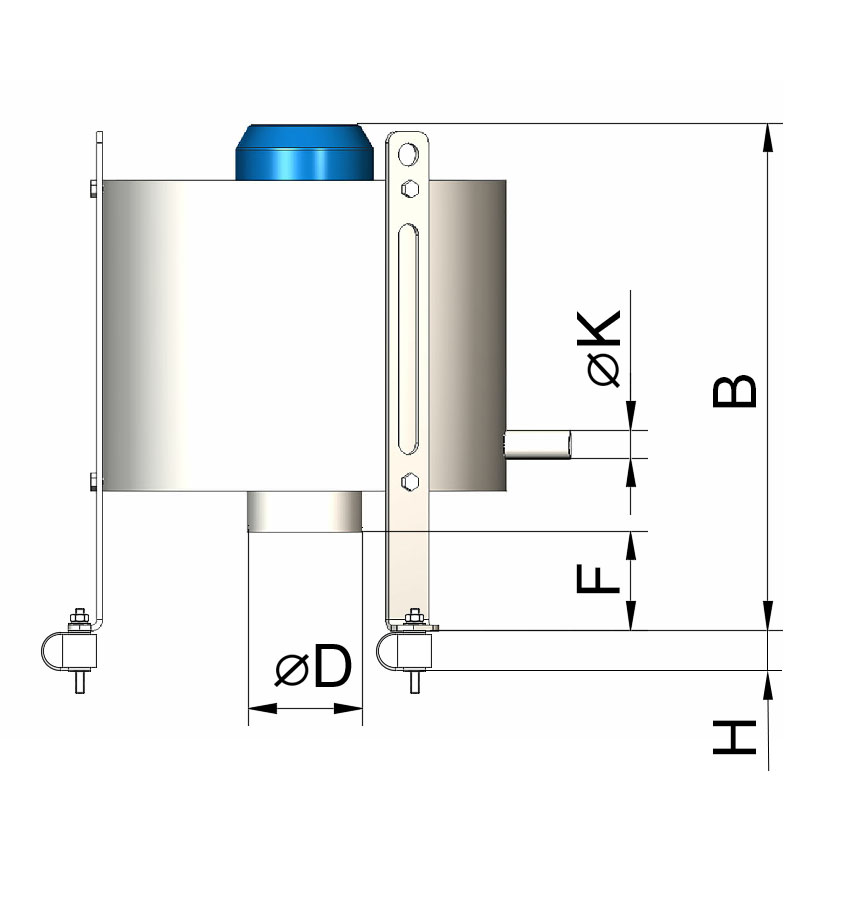

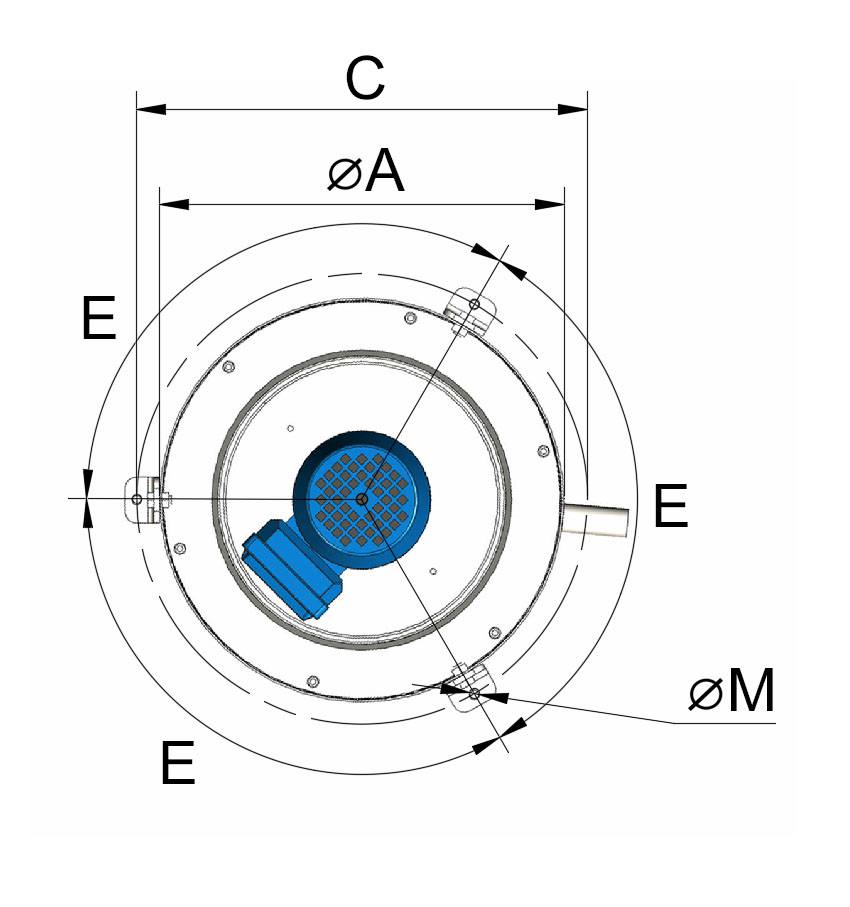

РАЗМЕРЫ ФИЛЬТРОВ МАСЛЯНОГО ТУМАНА СОЖ


     Модель        ØA      B       C      ØD    <)E°  Кол-во
опор
   F       H      ØK    ØM
мм мм мм мм град мм мм мм мм
АЛЬФА 364 459 404 100 120 3 86 38 25 8,2
АЛЬФА-Т 364 706 404 100 120 3 86 38 25 8,2
АЛЬФА-K 364 459 404 100 120 3 - 38 25 8,2
АЛЬФА-KТ 364 706 404 100 120 3 - 38 25 8,2
БЕТА 440 613 480 150 120 3 111 38 25 8,2
БЕТА-Т 440 986 480 150 120 3 111 38 25 8,2
БЕТА-K 440 613 480 150 120 3 - 38 25 8,2
БЕТА-KТ 440 986 480 150 120 3 - 38 25 8,2
ГАММА 480 649 520 150 120 3 111 38 25 8,2
ГАММА-Т 480 1036 520 150 120 3 111 38 25 8,2
ГАММА-K 480 649 520 150 120 3 - 38 25 8,2
ГАММА-KТ 480 1036 520 150 120 3 - 38 25 8,2
ДЕЛЬТА 530 770 550 200 90 4 146 38 25 8,2
ДЕЛЬТА-Т 530 1228 550 200 90 4 146 38 25 8,2
ДЕЛЬТА-K 530 770 550 200 90 4 - 38 25 8,2
ДЕЛЬТА-K 530 1228 550 200 90 4 - 38 25 8,2

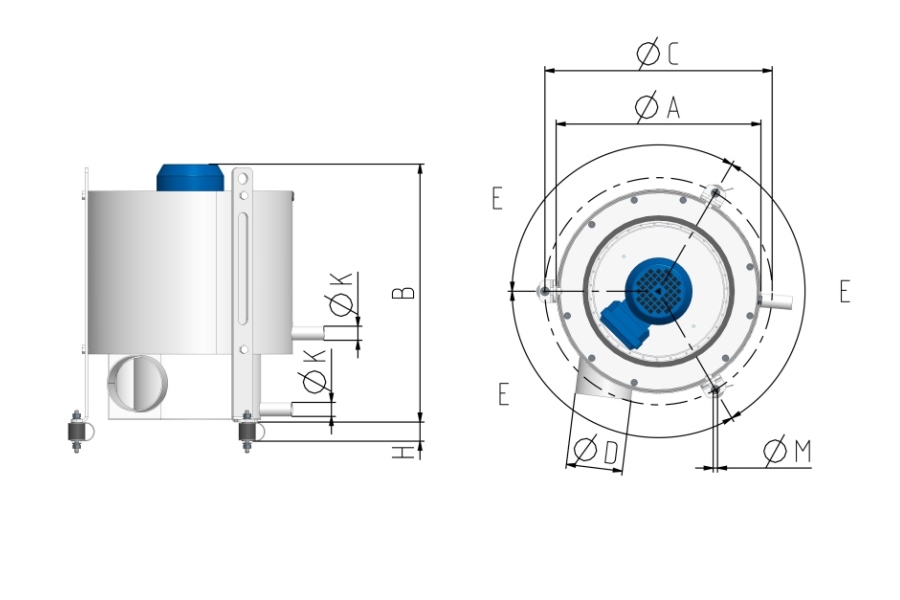

БАЗОВАЯ МОДЕЛЬМОДЕЛЬ K (с предфильтром)
воздушный фильтр для фильтрация масляного тумана смазочно-охлаждающей жидкости СОЖ воздушный фильтр для фильтрация масляного тумана смазочно-охлаждающей жидкости СОЖ

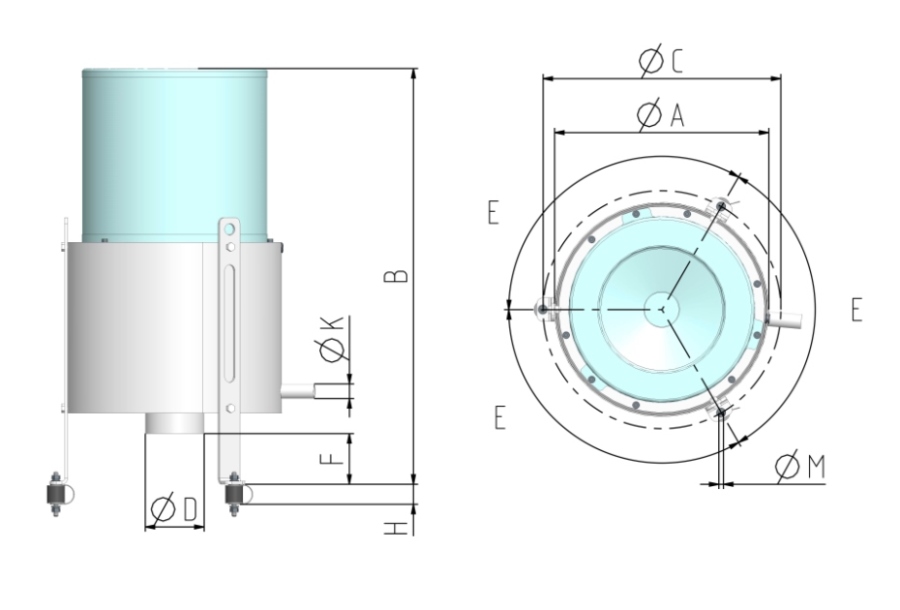

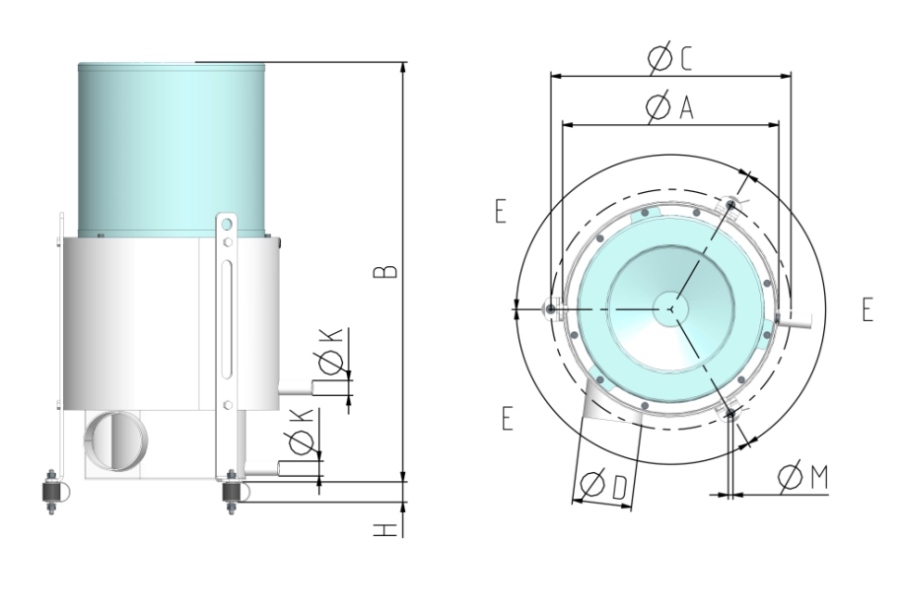

МОДЕЛЬ Т (с постфильтром)МОДЕЛЬ KТ (с предфильтром и постфильтром)
воздушный фильтр для фильтрация масляного тумана смазочно-охлаждающей жидкости СОЖ воздушный фильтр для фильтрация масляного тумана смазочно-охлаждающей жидкости СОЖ

ОПЦИИ К ФИЛЬТРАМ МАСЛЯНОГО ТУМАНА СОЖ


Воздушный фильтр масляного тумана СОЖ

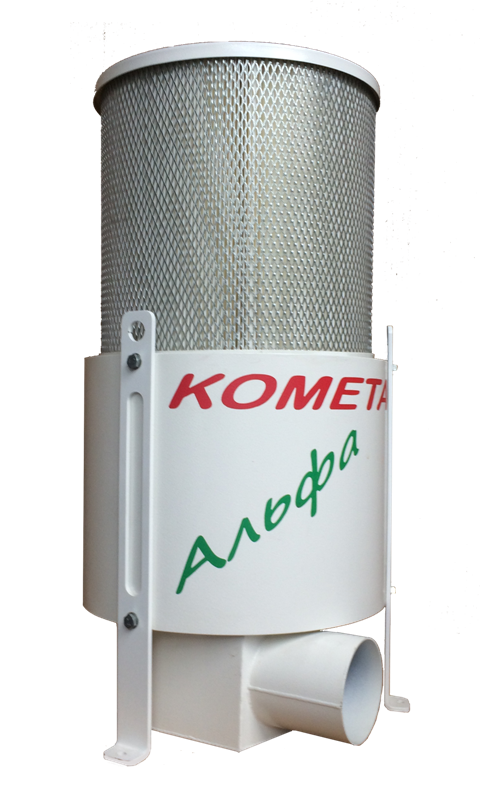

ПОСТФИЛЬТР

Постфильтрующий блок применяется для удаления
микротумана, дыма и пара.
Он позволяет достичь уровня фильтрации до 99.97%.


ПРЕДФИЛЬТР

Предфильтрующий блок применяется для увеличения
эффективности фильтрации воздуха, содержащего
большое количество масляного тумана, пыли или
мелкой стружки.

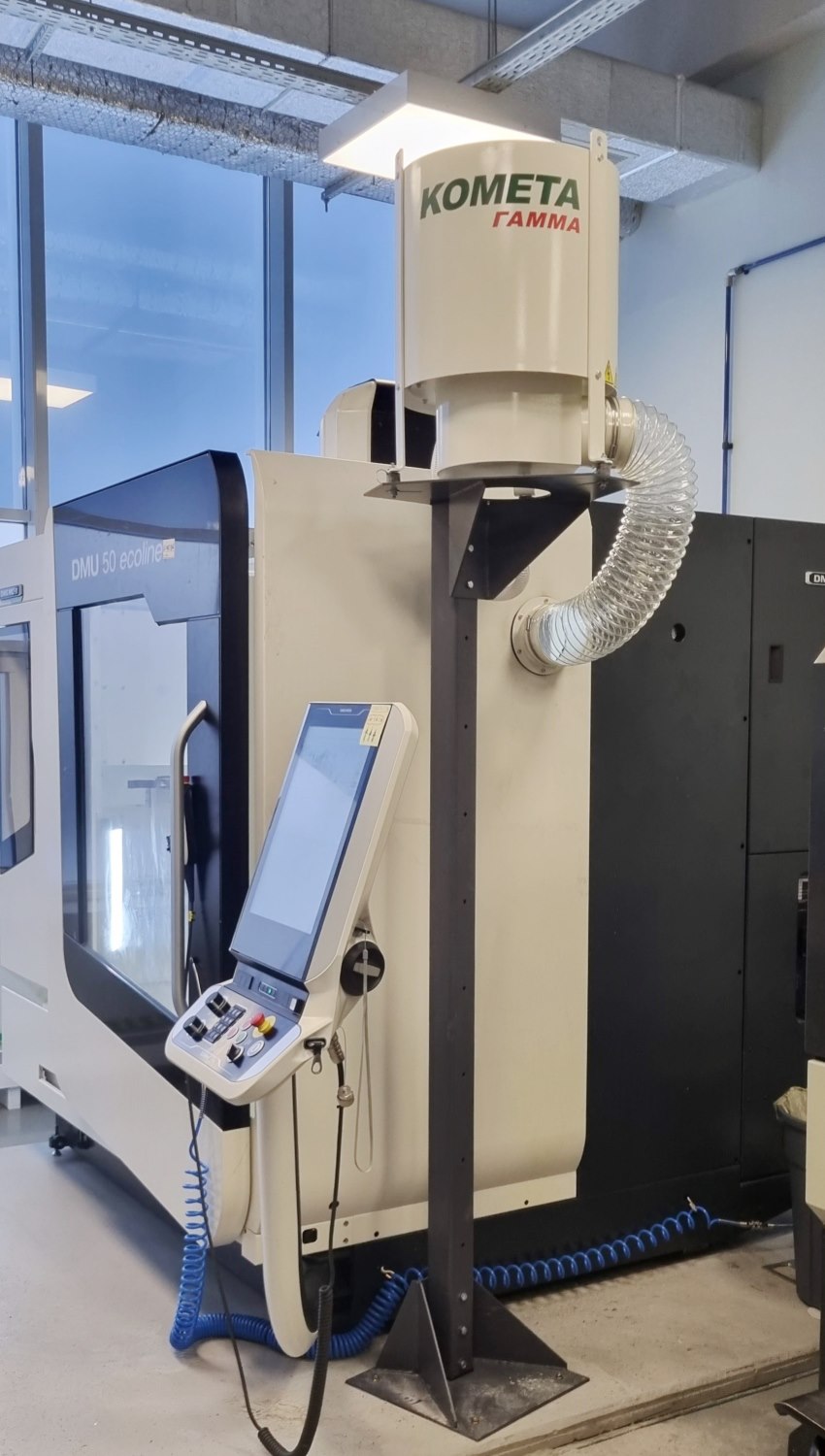

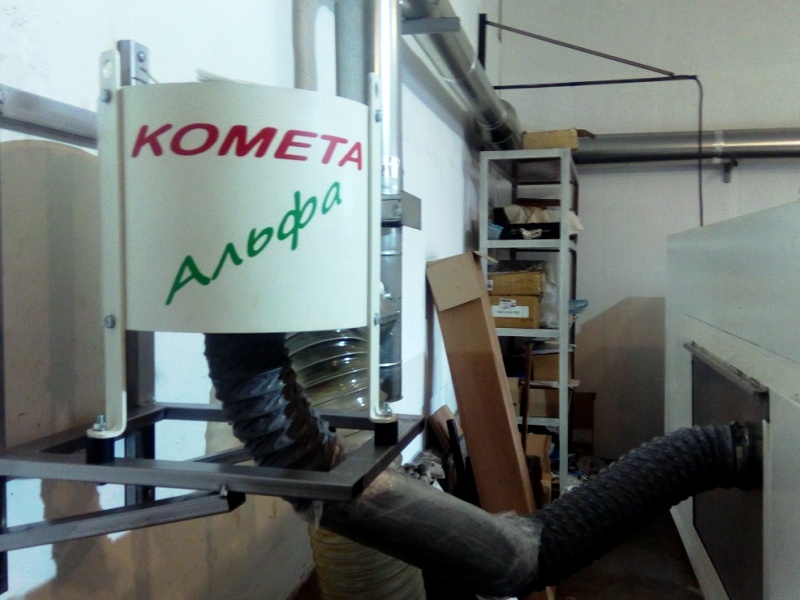

СТОЙКИ И КРОНШТЕЙНЫ

Воздушный фильтр масляного тумана СОЖ
Для установки фильтров масляного тумана вне зоны станка
используются напольные стойки и настенные кронштейны.
Опорные стойки имеют высоту от двух до трех метров.

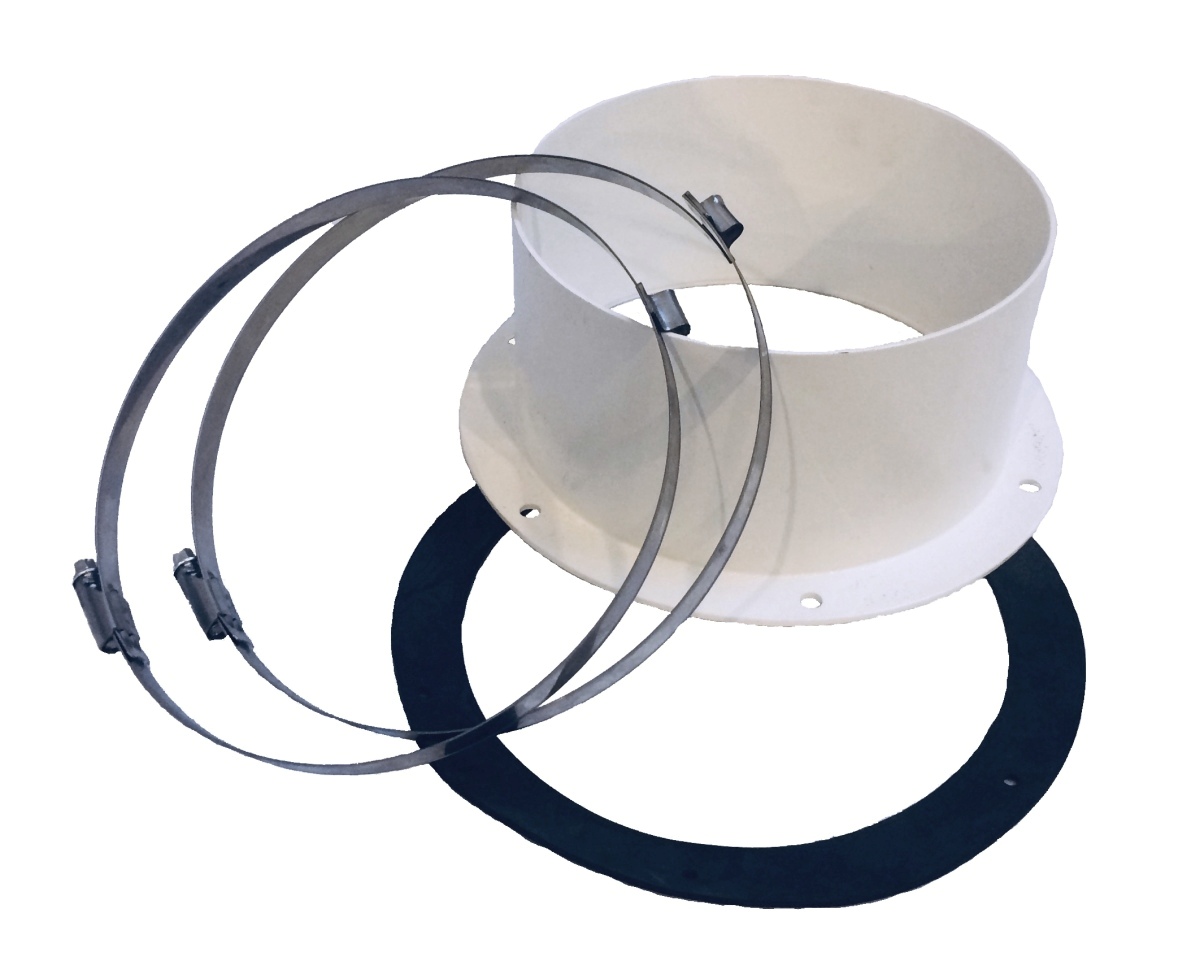

ПРИСОЕДИНИТЕЛЬНЫЙ КОМПЛЕКТ

Воздушный фильтр масляного тумана СОЖ фильтрация смазочно-охлаждающей жидкости
Присоединительный комплект включает в себя:
присоединительный фланец с уплотнением и крепежом, гофрированный воздуховод со специальными хомутами, дренажный шланг с хомутом.

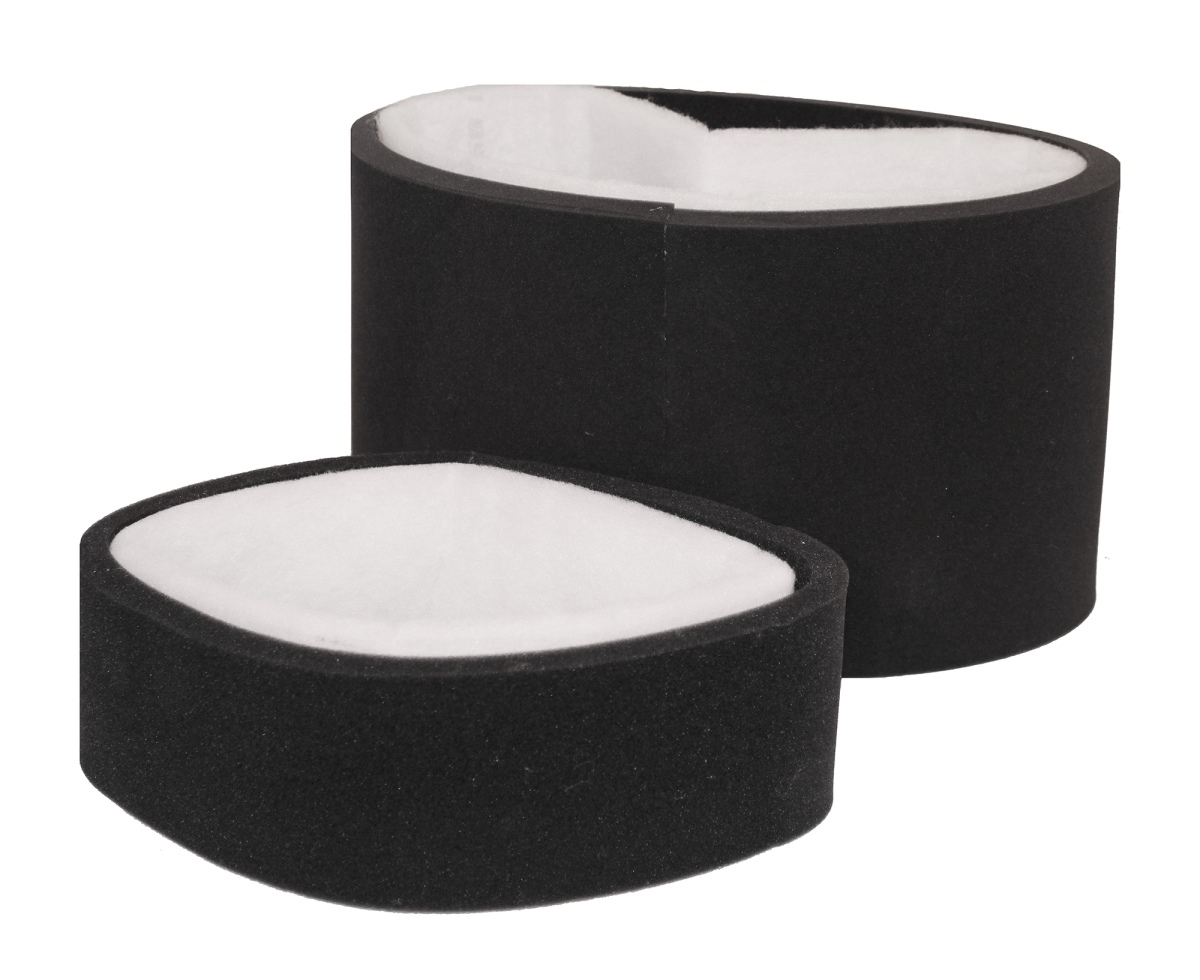

ФИЛЬТРОВАЛЬНЫЙ НАБОР

Воздушный фильтр масляного тумана СОЖ фильтрация смазочно-охлаждающей жидкости
Фильтровальный набор - это многослойный сменный
расходный элемент.
В базовую комплектацию фильтра масляного тумана
фильтровальный набор входит штатно.

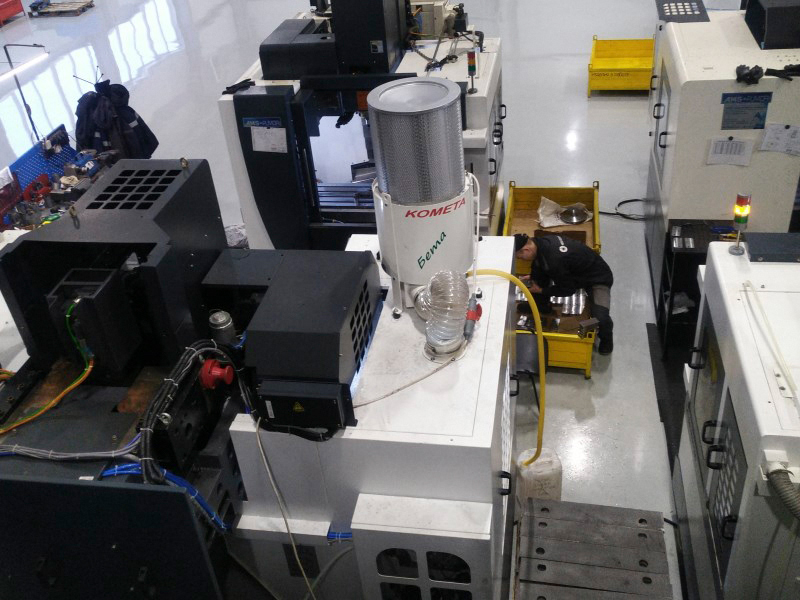

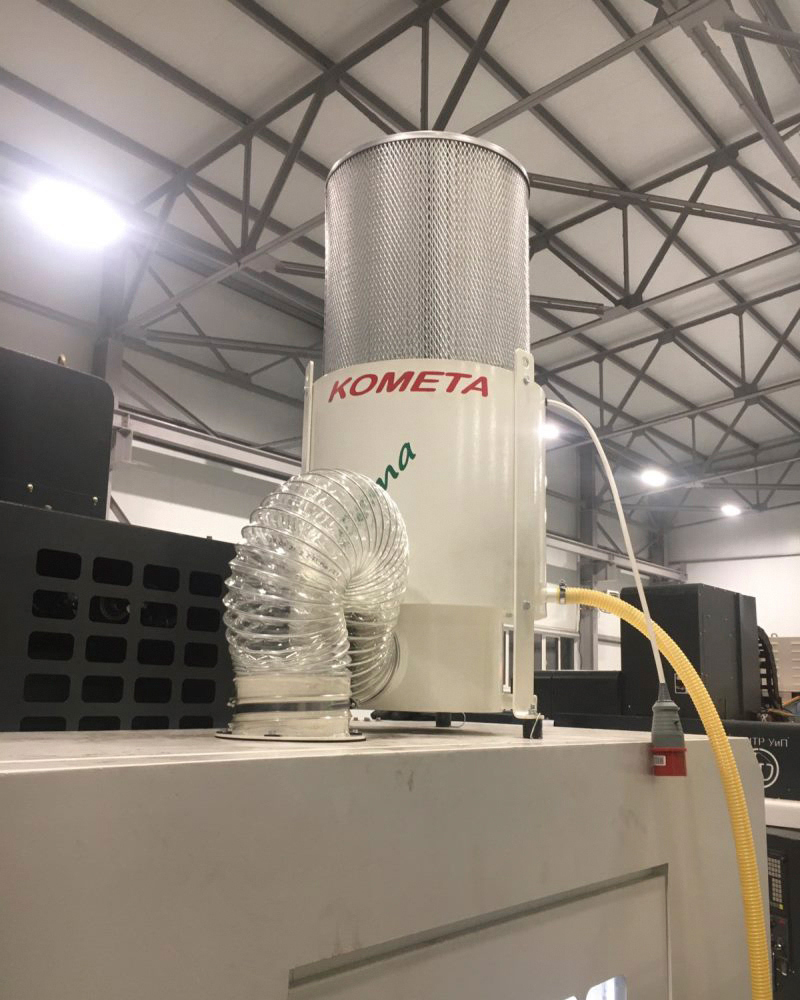

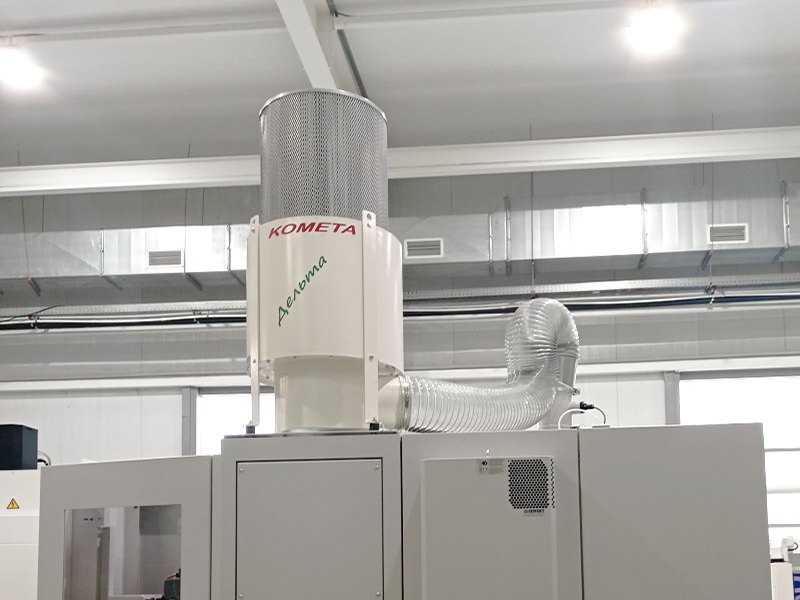

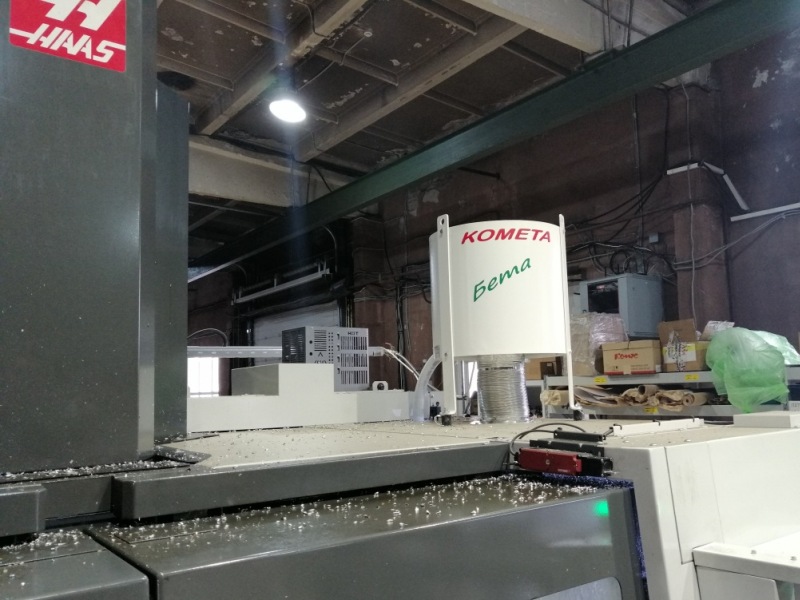

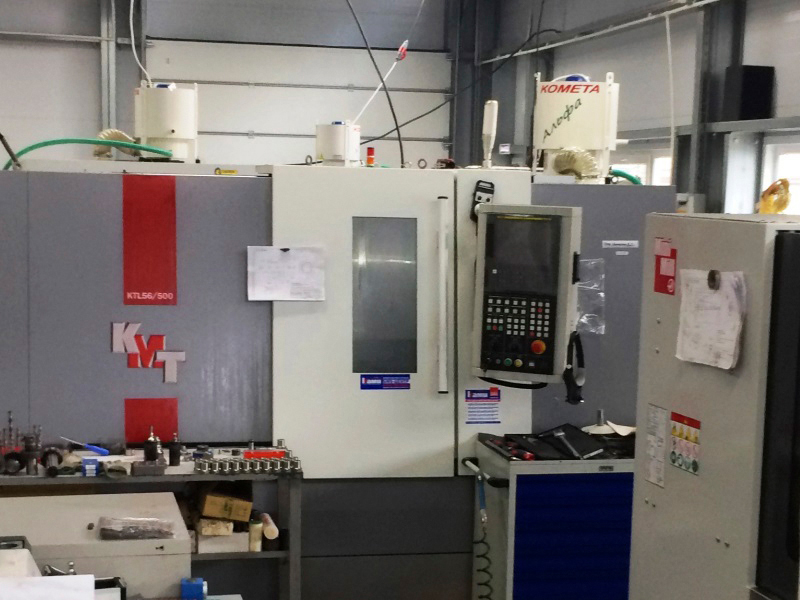

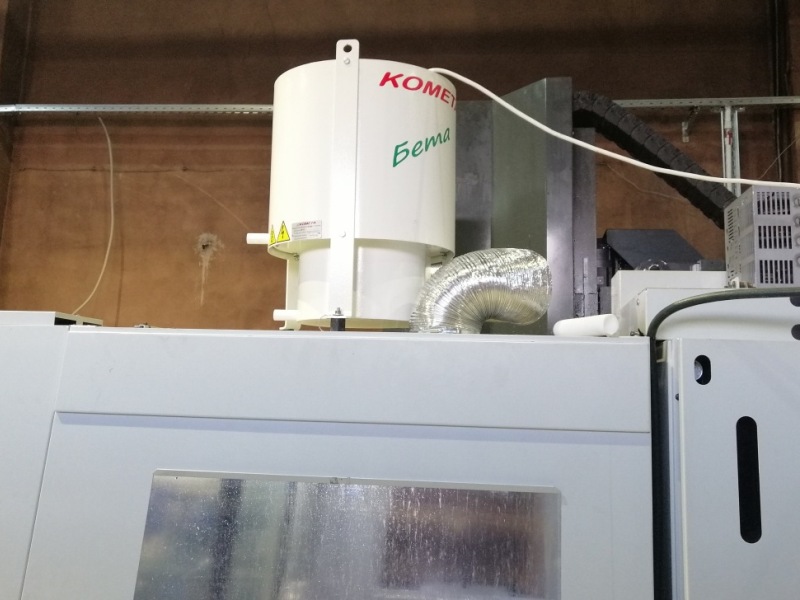

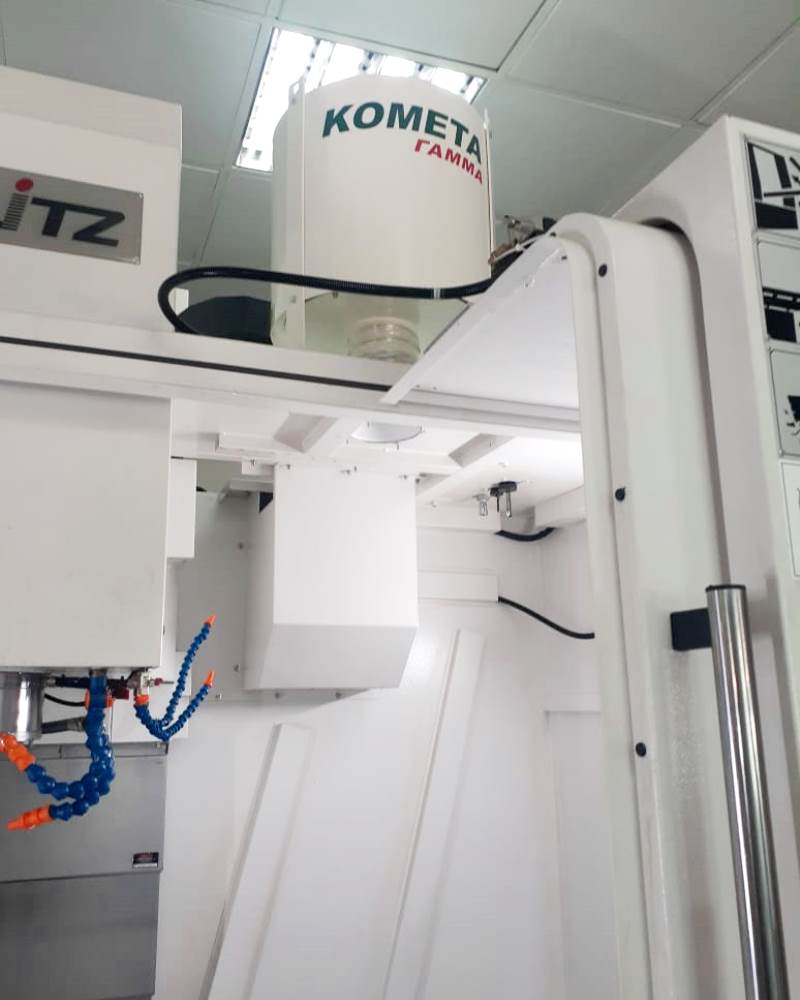

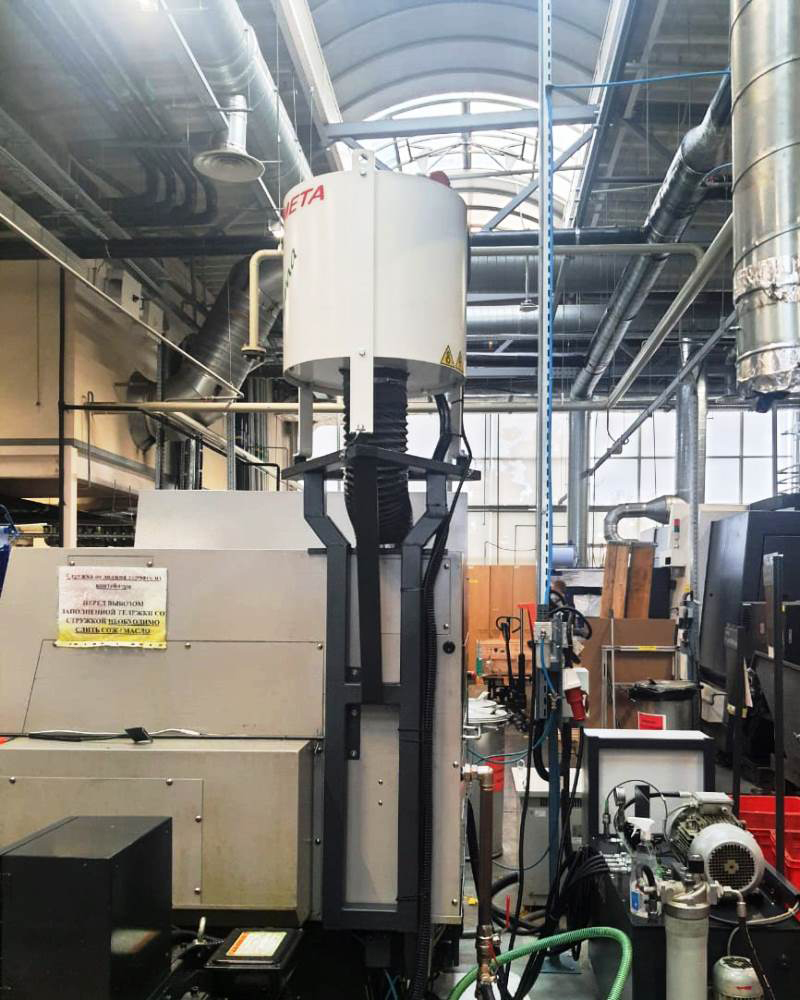

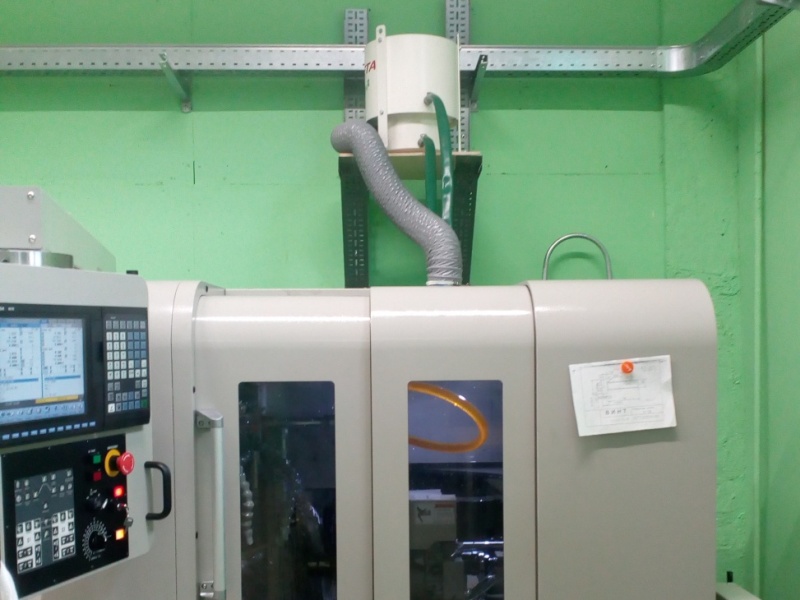

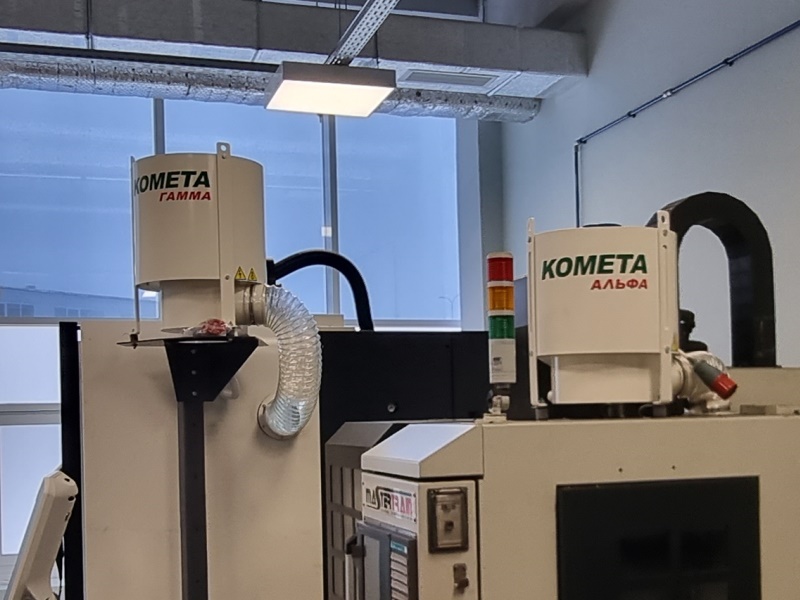

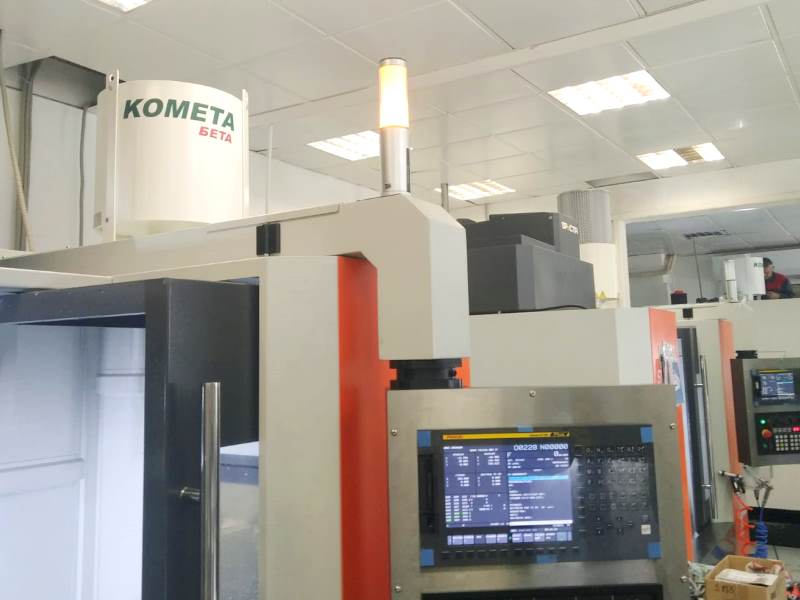

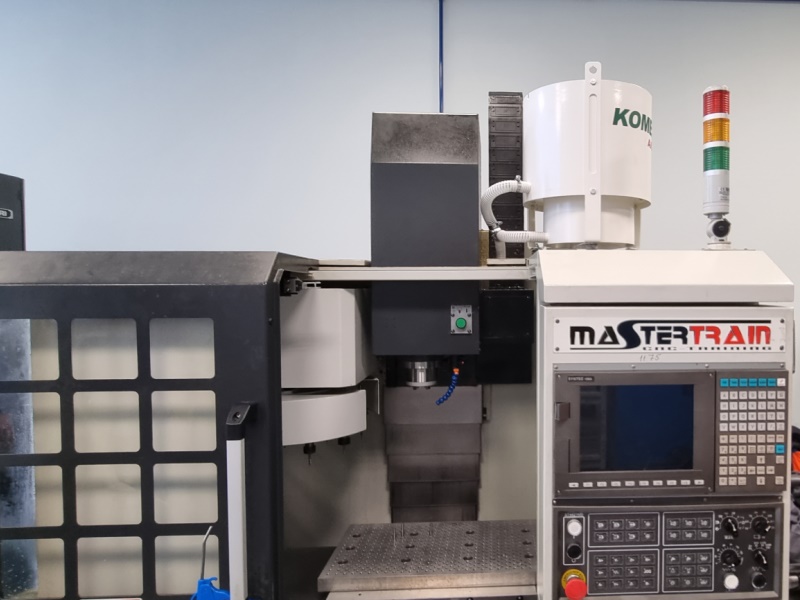

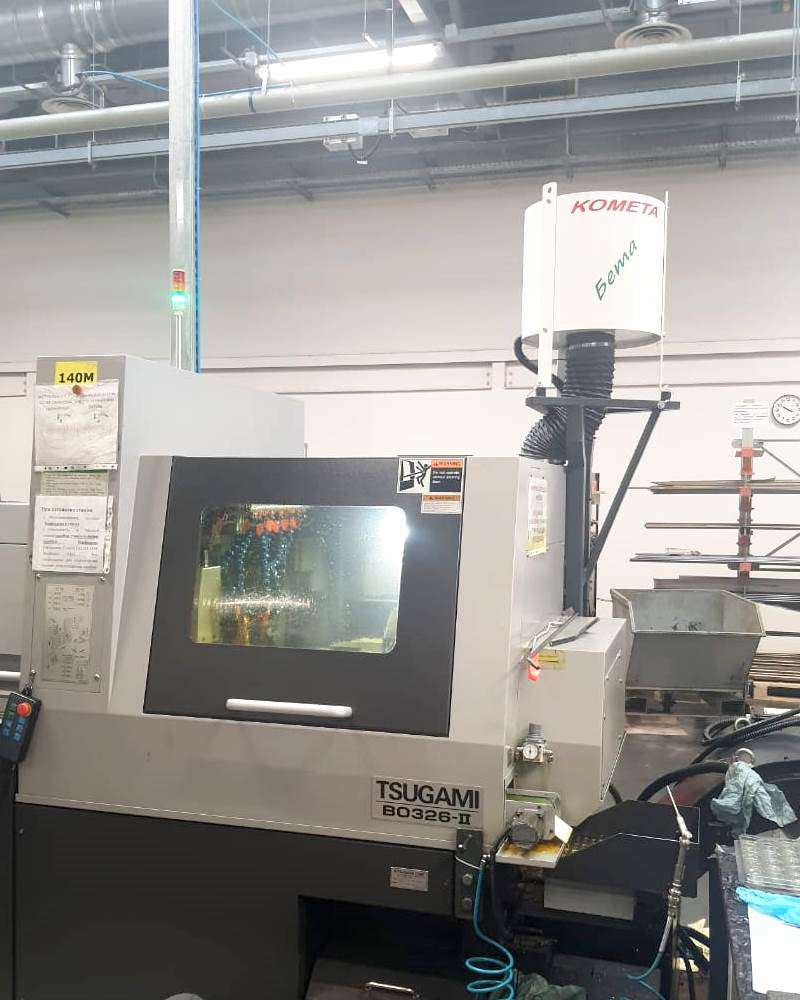

ПРИМЕРЫ УСТАНОВКИ ФИЛЬТРОВ МАСЛЯНОГО ТУМАНА СОЖ


фильтр для фильтрация масляного тумана воздушный фильтр паров СОЖ
фильтр для фильтрация паров СОЖ воздушный фильтр для фильтрация масляного туманаСОЖ
воздушный фильтр масляного тумана смазочно-охлаждающей жидкости фильтр масляного тумана СОЖ
воздушный фильтр для фильтрация масляного тумана смазочно-охлаждающей жидкости СОЖ воздушный фильтр масляного тумана СОЖ
воздушный фильтр для фильтрация масляного тумана смазочно-охлаждающей жидкости СОЖ фильтр для фильтрация масляного тумана СОЖ
воздушный фильтр для фильтрация паров смазочно-охлаждающей жидкости воздушный фильтр для фильтрация СОЖ
станочный фильтр для фильтрация масляного тумана воздушный фильтр для фильтрация масляного тумана СОЖ
